NSK背对背轴承的预紧技术解析

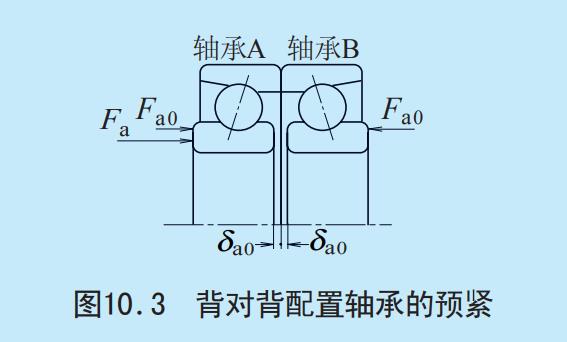

背对背轴承组简介

背对背轴承组是由两个角度相对、轴向紧密相连的轴承组成，通常用于承受双向轴向负载和一定的径向负载。这种配置常见于精密机械，如车床主轴、磨床等，其中以角接触球轴承最为典型。

预紧目的

预紧的主要目的是消除轴承间隙，提高轴系刚性，降低振动，从而提升设备精度与运行稳定性。预紧还能减小高速下的微幅振荡，延长轴承寿命。

预紧方法

1. 垫片调节：

   • 在两轴承之间插入薄垫片，通过增减厚度实现不同预紧程度。
   • 此法简单直观，适用多数情况，但精确度受限。

2. 螺母拧紧：

   • 利用螺栓或螺母直接施加轴向力，便于实时调整预紧量。
   • 需配备扭矩扳手，确保均衡施力。

3. 弹簧预紧：

   • 采用压缩弹簧施加恒定预紧力，特别适合振动较大或温度变化的应用。
   • 自适应性强，维护简便。

预紧量计算

预紧量计算公式大致如下：

[ Delta d = rac{F}{C_0} ]

• ( Delta d ) 是预紧量 (mm)
• ( F ) 是预紧力 (N)，由设计目标决定
• ( C_0 ) 是轴承的轴向刚度系数 (N/mm)

实际应用中，预紧量还需结合实际工况调整，参考NSK官方手册或软件进行详细计算。

小贴士

• 预紧不宜过度，否则会导致发热加剧，甚至缩短轴承寿命。
• 长期运行后，预紧量可能会因磨损或热胀冷缩发生变化，需定期复查。

示例：NSK 7205CTRDULP4背对背轴承组

• 型号解读：角接触球轴承，直径系列2，内径25mm，超精密P4级，双列。
• 预紧：通过垫片调整，初始设定至轻微手感阻力，后续根据实际运行反馈调整。

实践证明，恰当的预紧策略不仅提升轴承性能，还为整个系统的长期稳定运行奠定了坚实基础。NSK的技术文档与工具为实施预紧提供了全方位的支持，确保每一步都科学精确。

总之，了解NSK背对背轴承的预紧技术，是掌握精密机械设备维护管理的重要一环，有助于充分发挥轴承潜力，提升生产效率与质量。
