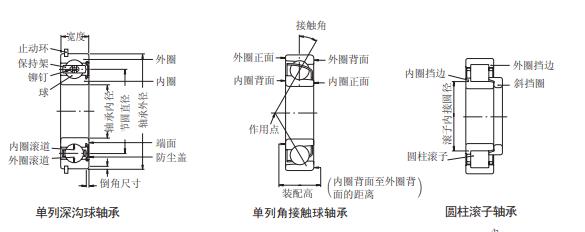

一、设计与分类滚动轴承(以下也称轴承)通常由套圈、滚动体及保持架构成。按其承受载荷的方向可分为向心轴承和推力轴承。另外,还可按滚动体的种类,分为球轴承和滚子轴承,也可根据其形状或特定用途进行分类。典型结构类型的轴承各部位名称所示。常规滚动轴承分类如下所示。
二、滚动轴承的特点滚动轴承与滑动轴承相比,具有下列特点 :(1)启动摩擦小,且启动力矩与旋转力矩之差也较小。(2)由于在国际上已实现标准化、规格化,所以具有互换性,能够互换使用。(3)简化了轴承外围的结构,便于保养、检查。(4)一般可以同时或单独承受径向载荷和轴向载荷。(5)温度使用范围比较广泛。(6)为了提高刚度,即使在负游隙预紧状态下也可以使用。此外,滚动轴承的每种结构都各有特点。
三、单列深沟球轴承,是滚动轴承中最典型的一种结构形式,用途广泛。位于内、外圈上的沟道,其截面半径略大于球半径呈圆弧形。除承受径向载荷外,还可承受双向的轴向载荷。摩擦力矩小,最适于高转速、低噪音、低振动的场合。该类型轴承,除开式之外,还有加钢板防尘盖的轴承、加橡胶密封圈的轴承、或者在外圈外径上使用止动环的轴承。一般采用钢板冲压保持架。单列深沟 球轴承
三、磁电机球轴承的内圈沟道比深沟球轴承略浅,外圈内径由外沟底部起,呈圆柱面,外圈可以分离,便于轴承安装。通常会将 2 套轴承对置使用。这种轴承内径为 4~20 mm,属于小型轴承。主要用于小型发电机、陀螺仪、计量仪器等。一般采用铜合金冲压保持架。
四、单列角接触球轴承这种结构形式的轴承,可以承受径向载荷和单向的轴向载荷。球与内圈、外圈有 15°、25°、30°或 40°的接触角。其接触角越大,轴向载荷的承受能力越大。接触角越小,越有利于高速旋转。通常将2套轴承对置,调整内部游隙后使用。一般采用钢板冲压保持架。但接触角小于 30°的高精度轴承,主要使用聚酰胺成形保持架。
